傳播速度差法是目前超聲流量計中應有較多的方法，主要有時差法和頻差法。它們都是在直接時差法或相位差法基礎上發展起來的。直接時差法的測量原理已如前述，而相位差法僅是把時間差轉換為超聲波傳播的相位差來測量，因而其原理可看作與直接時差法相同，但利用這種原理進行測量，其比例常數均與聲速有關，而聲速隨被測介質的溫度和成分而變化，因而被測流體溫度變化就會(huì )帶來測量誤差。后期發展的時差法卻是利用聲波在順流方向和逆流方向上傳播的速度之差來反映流體的流速，故又稱速度差法。其原理可表述為：

令t₁、t₂分別表示聲波順、逆流方向傳播時間，則

因此順逆流情況下聲波傳播時間差Δt=t₂-t1，則上式可表為

由此可知，流速與成正比，比例系為常數，不受溫度變化影響，只需將順流傳播時間t1及Δt代入，進行運算即可求得流速。

頻差法超聲流量計根據式（9-4）可知其比例常數不受溫度變化的影響，所以這也是工業流量測量中大量采用頻差法超聲流量計的一個原因。

利用超聲波對流體流量的測量，其困難主要在于：一般情況下測量的液體流速在每秒數米以下，而液體中的聲速約1500m/s，流速帶給聲速的變化量至多不過是10^-3數量級，在工業計量中當測量流速要求精度達到1%時，對聲速的測量精度要求為10^-5到10^-6，過去的計量技術要想長期保持這樣的高精度是很困難的。因而，只是隨著電子測量技術的進步，克服了上述的困難，才有了工業上實用的超聲流量計。

一 速度差法的信號測量方法

傳播速度差法超聲流量計的種類比較多，轉換器所采用的信息采集處理電路各不相同，有用數字電路直接測量順、逆流方向接收信號波前沿時間差的LE流量計，采用PLL（鎖相環路）或TLL（時間鎖定環路）的時間差法儀表，也有采用一組轉換或二組轉換方式的頻差法儀表，以及采用頻差法與相位差法或與時間差法組合起來的二種組合方法的儀表。此外，各廠家所采用的原理方程式也有所不同。這里列舉幾種典型的測量方法。

1.采用鎖相環路（PLL）的時間差法

隨著集成電路技術的發展，鎖相環路技術可以普遍地得到應用，使用此種技術的超聲流量計如圖9-7所示。測量回路用了兩組鎖相環路，管壁上使用了一組1.2MHz的壓電躍變振蕩器。測量回路的一個回路沿順流方向，另一回路沿逆流方向發射超聲波，把兩個探測器的收發交替進行轉換。測量相位差，是指測量VCO（電壓控制振蕩器）的振蕩頻率分頻為N分之一的信號與接收信號之間的相位差（時間差）。這個接收信號是把分頻信號和同期發射的信號接收下來的信號，超聲波在液體中的傳播時間比發射時間滯后。因為順、逆兩個回路都是鎖相環路，因此，在鎖定相位的場合，電壓控制振蕩器（VCO）（1）以N/t₁的頻率進行振蕩（其中t₁是超聲波從P₁到P₂的傳播時間），電壓控制振蕩器（VCO）（2）以N /t₂的頻率振蕩（其中t₂是超聲波從P₂到P₁的傳播時間）。因此，頻率之差

將式（9-11）應用于式（9-9）即可得到流速。

2.TLL 方式的時間差法

TLL方式的超聲流量計也是運用時間差法原理進行測量的，如圖9-8所示。

圖中的交替轉換全部是同步進行，超聲波收發器的接收發射交替轉換，交替進行VCO的振蕩頻率的控制，與圖9-7中所不同的是，這里消除了超聲波經過探測器和管壁傳播所需的固定時間t的影響，在由于氣泡等的影響得不到接收信號的情況下由信號接收off檢測部將其檢出。因此，電壓控制振藹器（VCO）的本振頻率將不受影響。該流量計的時間如圖9-9所示。

由圖9-9可知，因為交替轉換的時間可以做任意程度的變化，因而可避免多重反射波的影響。另一方面，可通過調整衰減，在90%的響應時間內，響應可在1-100s內變換。

3.馬克森（MAXSON）流量計

馬克森流量計是典型的依據頻差法原理工作的最早具有實用意義的超聲流量計，與密度測量部件配合即可測量質量流量，如圖9-10所示。圖中，超聲波發射換能器T1、接收器R1，放大器1和電信號發射機1構成順流方向的聲循環回路； T_2、R_2、放大器2和電信號發射機2構成逆流方向的聲循環回路。以間歇振蕩方式由10MHz石英振蕩器中發射超聲波脈沖，對面的10MHz石英振蕩器接收該信號，該種測量方式為頻差法的二組方式，如果令順、逆兩個

回路產生的聲循環頻率分別為f₁、f₂，則

這種流量計的測量精度優于2%，測量范圍是最小流量的20倍；當雷諾數在3′10⁴到10⁶之間時，流速分布對線性的影響為±1%左右。

在當流速小時，兩個回路的聲循環頻率相近，由于頻率牽引現象，而使得流速測量不易進行。

4.一組轉換方式的頻差法

為了避免馬克森流量計中小流速時兩回路間的相互干擾，這里介紹一種僅用一個聲循環回路按時交替轉換的分時方式，即超聲波的發射、接收和電信號的發射、放大回路僅只有一組，在一定周期內交替轉換超聲波的收發器的發射、接收過程，使超聲波傳播方向交替逆轉，分別把對應的聲循環頻率用計數器計數，從而獲得頻率差。如圖9-11所示，超聲波收發器P₁裝在管道的外壁上，使聲波射束斜著經過液體中傳播，在被測液體是水的場合，振蕩器使用0.4MHz或1MHz的鋯鈦酸鉛陶瓷（PZT），聲楔采用射束入射角為40°的膠木材料。在聲楔與管子的交界面上超聲波射束發生折射，同時產生波形變換，在管材為鋼鐵等鐵系材料時，發生從縱波到橫波的變換，而對超聲波而言橫波在水中的透過率比縱波要高，且折射角也大，有利于測量。超聲波收發器P₂設置在對面管壁的一個位置上，在該位置可以有效地接收從P₁發射的超聲波。P₁和P₂均起著發射器和接收器的雙重作用，它們的特性應盡可能的一致，收發轉換器用來轉換超聲波的傳播方向，一定時間間隔內使超聲波按順流方向發射，再經相同時間間隔沿逆流方向發射，其時間圖如圖9-12所示。

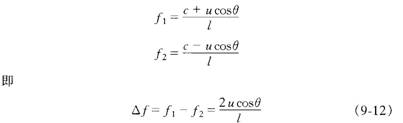

令順、逆流的聲循環頻率f1為f2，則

式中，u是流速；θ是超聲波的傳播方向與流速方向的夾角；D是管道內徑；t是固定延遲時間，包括超聲波經聲楔、管壁和襯材中傳播時間和電信號滯后時間。

在式（9-13）中括號內雖然包含有聲速c，但對于大口徑管道，這一項很小，因而由于c的變化所引起的測量誤差極小。

在大口徑管道的情況下Δf值比較小，因此為提高精度，縮短測量時間，使用了倍頻回路。然后，把倍頻的脈沖數對應著順逆方向進行加減運算，其殘值就是與流速成正比的解。

5.組合方法

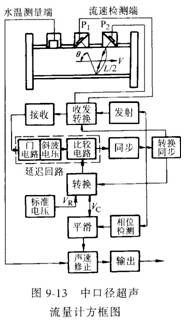

如圖9-13所示的是一種中小口徑（300mm以下）的流量計。它是把2MHz的PZT（鋯鈦酸鉛陶瓷）安在聲楔上的兩個測量端安裝在被測管道上，式9-12中的Δf是由順逆兩方向的聲循環回路按照收發交替轉換構成，由此可以得到各自的聲循環頻率之差，而由于在順逆方向的聲循環頻率差值，兩個發射信號時刻一致的回路必然不穩定。為此，若令順流方向的回路（A回路）的聲循環周期為T(mén)_A，逆流方向回路（B回路）的周期為T(mén)_B，時間圖如圖9-14，在A(yíng)回路發射信號脈沖后，B回路延遲約T_A/2的時間再發射信號，T_B通常由延遲控制回路自動進行控制使之與T_A相等，而所需的延遲控制電壓為

二 流量的測量方式

流量的測量需要考慮眾多因素的影響，管內速度分布、測量方式的選擇等對于各種不同的測量狀況將起到重要的作用。

1.速度分布的影響

傳播速度差法從原理上看是測量超聲波傳播途徑上的平均流速，其測量所得到的值也只應是線平均值。這一線平均值是否能正確反映流通截面上的流速，對于測量的準確性是有影響的。確切地說，測量用的超聲波能遍歷整個流通截面的面平均值才能真正反映出流量，而線平均與面平均（亦稱截面平均流速）的差異，正是取決于流速的分布情況。

對于流速小的層流情況，圓管內的流速分布屬拋物面分布，其真平均流速是最大流速的二分之一，而由采用線平均方法的流量計測量的值一般是表示最大流速值的三分之二。因此，用超聲流量計測出的流量是真正的流量的三分之四倍，這個關系在流體層流流動的范圍內，即雷諾數Re約2320以下的場合可以保持一定，即可經過簡單的修正而獲得準確的結果。

可是在流速大的湍流情況下，與流動截面有關的流速分布因雷諾數Re變化而異。隨著Re的增大，流速分布近似于均勻分布。因此，當用超聲波流量計測量包含有中心的途徑上的平均流速值U時，將它與截面平均流速之比稱為流量修正系數k，k的值可以作為雷諾數Re的函數表示出來。在流速分布按對數規律分布時，可用下式表示

但由于上式利用了尼庫拉茲的摩擦系數，在Re為10⁵以下的范圍內需要利用布拉修斯摩擦系數加以修正，或者也可以用簡單的可實驗式k=1.119-O.011lgRe來表示。如果流速變化10倍，即Re變化10倍，其對數為1，則k的變化僅為1%。以上計算結果如圖9-15所示。

流動若在層流與湍流之間，即過渡狀態的情況下，流動是不穩定的。而實際上對于特大口徑的管道而言，那種范圍內的流速只是極小的問題，而流動在管中心軸上的不對稱所造成的誤差才是重要的。

2.聲道布置方式

一般而言，在流體是以管中心線為對稱軸沿管中心線平行地流動時，采用如圖9-16所示的直接透過法（簡稱Z法）測量，可以得到好的精度。當流動的方向與管中心線不平行或存在著沿半徑方向流動的速度成分W時，在超聲波的傳播方向會(huì )產生Wsinθ的速度成分，這亦成了測量中產生誤差的原因�？墒�，采用反射法（V法）可以避免這一原因引起的誤差，這是因為當W在P₁至P₂間取定值時，由于超聲波的傳播途徑P₁R至RP₂中，速度成分Wsinθ可以抵消。而在某些場合中，探測回路的問隔受到限制，則V法可以用其變形的方法，如圖中的交叉法（X法）來代替。上述各種方法均是通過射線行程中的信息反映流量，線平均流速與流通截面上平均流速之間的系數是雷諾數Re的函數，要提高測量精度必須要作修正。此外，迎流流速分布和旋渦對流量測量值影響也較大，因此要求有較長上游直管段長度。為了克服上述缺點，人們采用多聲道化和聲束多反射化的方法。

如圖9-16中所示的2V法，是在垂直相交的二軸上測量流速，取平均值，隨著測量線數目的增加，測量精度也能提高，一般認為有四條測量線路就夠了。圖中所示的平行法亦是配置多測量線的方式，但由于采用該方式時，聲波穿過外壁是很困難的，使得安裝換能器的構造較復雜，而且小口徑管道情況下也不能得到足夠的時間差。

目前，采用多聲道化和聲速多反射化方法進行超聲流量測量的較先進的幾種方式，如圖9-17所示。這些方式已成功地在各自的廠家產品中得到了應用，而且其性能和應用范圍也正在不斷地得到提高和擴大。

圖9-17a采用了聲速螺旋狀多折射路徑的方法，以螺旋狀路徑（發射換能器-1-2-3-4-5接收換能器）掃描測量管道內流通空間，這樣可以減少流速分布畸變影響，提高流量測量精度。其流量測量范圍可以從層流開始，已達到的可測液體的最大流速為10m/s，西門子公司生產的產品己做到了在測量范圍度為25：1時，誤差≤±0.5%R，范圍度為100：1時則誤差≤±1% R。

另一種平行面測量方式超聲流量計如圖9-17b所示。這是早期的聲速傳播方向和流體流動方向一致的U型平行面測量方式。它應用于液體小流量測量，具有如下優點：1）不像傳統斜聲速傳播那樣，聲波折射角受溫度所引起液體中聲速變化而改變聲波傳播距離；2）測量流通截面積全部流速，流速分布畸變影響小，可較精確地測得面平均流速。但這種結構要改動管道流向，管道布置復雜。

采用雙聲道V法散射聲速途徑的測量方法如圖9-17c所示，其特點是換能器T₁、T₃發射聲束散射至對壁反射面，再反射聚積到接收換能器T₂、T₄。這樣，從傳統的聲波線傳播發展到面傳播，增加了聲速的掃描空間�，F已有德國Elstest Mandel公司生產的適用于天然氣、城市煤氣和壓縮空氣的產品，測量誤差≤±2%R。

而圖9-17d所示的S字型平行面測量方式可簡化管道布置。國外己投放市場的儀表口徑為6-50mm，流速超過0.5m/s時的測量誤差≤±0.5%R。

三 儀表的安裝與調校

傳播速度差法超聲流量計是目前極具競爭力的流量測量手段之一，其測量精度己優于±1.0%，有的多聲道超聲流量計的精度己高達±0.5%R。但由于早期的超聲流量計自身一般不帶標準管道而工業上所用管路又十分復雜，使得超聲流量計的測量精度大打折扣；另外，由于工業現場特別是管路周?chē)�環境的多樣性和復雜性，大大降低了超聲流量計的可靠性和穩定性。因此，如何根據特定的環境安裝調試超聲流量計，就成了超聲流量測量領域的一個重要課題。符合規范的正確安裝，可以更好地體現超聲流量計的精度、可靠性和穩定性方面的優勢，大大降低儀表的日常維護工作。

以前盛行的外夾裝式超聲流量計使用方便靈活，然而現場應用的實際測量精度，常因工作疏忽，換能器安裝距離及流通面積等測量的誤差而造成精度下降。不正確的安裝甚至會(huì )使得儀表完全不能工作。因此，安裝換能器對于測量是非常重要環節。近年來國外競相開發出經實流核準的高精度帶測量管段的中小口徑超聲流量計，且用雙聲道或多聲道以改善單聲道測量平均流速的不確定影響量，降低了迎流流速分布影響的敏感度，減少了前后置直管段長度的影響，消除了現場安裝換能器位置的影響，使測量精度大大提高。

一般，超聲流量計的安裝應從以下幾個方面來考慮：1）詳細了解現場情況； 2）確定安裝方式； 3）選擇安裝管段； 4）計算安裝距離，確定探頭位置； 5）管道表面處理； 6）探頭安裝及接線； 7）用示波器觀察接收波形，微調并固定探頭。

1.換能器的安裝

對于管外換能器的安裝，要特別注意以下幾點。

（1）正確選擇安裝地點

由于采用管外安裝換能器的超聲流量計是通過聲波傳播途徑上流體平均流速來進行測量的，所以應保證換能器前的流體是沿管軸平行流動。因此，安裝地點的選擇必須保證換能器前有一定長度的直管段，所需直管段長度與流道上阻力件型式有關，可參考節流裝置對直管段的要求。一般，當管道內徑為D時上游直管段長度應大于10D，下游大于5D。當上游有泵、閥門等阻力件時，直管段長度至少應有（30 -50）D，有時甚至要求更高，如距泵房要求70-100m。當采用雙聲道或多聲道測量時，表前直管段可以有明顯縮短。

不同形式阻流件應配置的直管段長度列于表9-1所示。

此外，還應注意換能器安裝地點應避免強電磁場和管道的振動等因素的影響；詳細了解安裝現場周?chē)�是否有微波發射臺，大功率電臺或是否靠近繁忙的公路；安裝地點是否能保證流體充滿管道等情況。

（2）正確選擇安裝方式當流體平行于管軸流動時，通�？捎脠D9-16中的透過法（z法）安裝能獲得較好的精度。但當流體流動方向與管軸不平行，存在半徑方向的速度成分時，應采用圖9-16中反射法（V法）或交叉法（X法）安裝，亦可采用2V法安裝，對于地點上管道的長度有限，不足以采用V法時，則應選用X法實施安裝，此時，接收換能器與發射換能器之間的距離較小。對于己配置好的流體管道，特別是測量大口徑管道流量時，由于上游流動狀態的干擾而易于造成測量誤差的場合，比較合適的措施是增加測量線，即增加超聲波的傳播路徑，更多地接收傳播路徑中的流速信息，進行平均，以抵銷流體擾動造成的測量誤差。增加測量線時，換能器的安裝應使超聲波傳播途徑均勻地置于流通截面上。一般認為有四條測量線（即四對換能器）就足夠了。

（3）確定安裝距離換能器的安裝應根據具體的測量方式依據說明書上的步驟進行，各種測量方式下的安裝步驟略有不同，但其原理相似。下面以普遍應用的透過法（Z法）的換能器安裝為例，說明一對換能器的安裝距離的確定方法。

一對換能器的安裝有個基本原則：就是發射換能器與接收換能器應在管道的半圓平分線上（對于V法，則在同一半圓基線上），并根據實際的管道內徑，壁厚及被測流體的性質，參數等核算，確定兩換能器之間的軸間距離h，保證安裝時h值的準確。

首先在管道外壁找出相應的兩條半圓基線。對垂直管道通用鉛垂線定好第一條半圓基線，對水平管道需借助于水平儀找出第一條半圓基線，然后用厚約O.5mm，長度稍長于軸間距離h（由說明書上查得或相應公式計算得到）的尼龍薄膜，以第一條基線為準，緊包管壁并裁下，膜的另一邊長為πD，（D為管外徑），并對折裁開，再以第一條基線為準緊包半個管壁，即可找出第二條半圓基線，此時管道的半圓平分線已確定，可畫針在管外壁標明。發射接收換能器取正確的配合方向，借助于耦合劑（通常為硅脂黃油耐溫黃油或水玻璃等），分別固定在兩條基線上，它們用隨帶的管箍固定，以免測量中移位。而換能器之間的軸向距離h，在采用透過法（或交叉法）時，可用下式核算

式中，δ是管壁厚；D是管內徑，（mm）；θ₂是聲波進入管壁中角度；θ₃是聲波進入流體中角度。θ₂、θ₃均為由超聲波經聲楔射到管外壁時的角度θ₁依據折射定理計算得到，θ₁可從制造廠的說明書中查到。

一般，目前的超聲流量計顯示儀表都有計算安裝距離的功能，只要將管道材料，管徑，壁厚等管道參數，流量計就能計算出安裝距離h，然后用上述的定位紙法確定安裝位置。

上述距離法只能用于管道條件較好的場合。當管道條件不好時，如由于使用時間太長，結垢嚴重，又不知結垢的實際厚度，這時就很難確定安裝距離h。對于這種情況，可采用渡越時間法安裝換能器。

首先將顯示儀表的靈敏度旋鈕旋到中間位置，然后按要求將一只換能器固定在管道的一側，將另一只換能器涂上黃油在管道的另一側沿上、下、左、右方向移動，觀察顯示儀表的循環顯示燈或數字，當循環顯示燈亮了或有數字顯示，則微動換能器，觀察渡越時間，當渡越時間接近所給定的數值時，停止移動換能器，此時若渡越時間的前四位數穩定時，說明換能器已安裝好。將換能器固定好，儀表就可正常工作了。

2.顯示儀表的安裝

(1)顯示儀表的安裝地點

顯示儀表的安裝地點應選擇振動沖擊很小的位置；注意避免電磁場的影響，儀表電源應避免引起電壓波動；使用環境溫度亦應在說明書中的范圍之內；除特殊密封儀表外，應安裝在無腐蝕性的環境中。

(2)連線長度

儀表與換能器之間的連線應用屏蔽線，連線長度按說明書要求，一般不超過500m，但在發電廠，由于干擾較大，連線長度一般不超過100mo

3.調整和校驗

超聲流量計的校驗和調整包括：對流量顯示的二次儀表的電子線路進行調校，對換能器的正確安裝進行調校。對換能器的安裝進行調校是使得發射換能器的聲波信號經流體中的傳播以后能正常地被接收換能器所接收。而對于帶測量管段的超聲流量計，由于發射換能器與接收換能器的相對位置固定，因此其調校均相對較為簡便，主要針對二次儀表的電子線路進行。

超聲流量計的調校因儀表的測量電路不同而異，具體的調校步驟應嚴格按照產品說明書的要求進行，但一般涉及到以下幾個方面。

1)零點調整當實際的流速為零時，儀表的流量也應調整為零。通常，零點調整是由自動調零功能完成的。但對于高精度的測量，可以停止自動調零功能，在儀表上設置零點偏差，以后的測量，儀表將自動輸出扣除零點偏差后的數值。

2)阻尼設定

適當的阻尼設定可用來精確地觀察測量值的變化過程，或用來獲得測量值的平均值。通常，當自動零點功能起作用時，所獲得的響應時間大約是阻尼設定時間的10倍，為了觀察測量值的真實變化，或為了以適當阻尼觀察測量值時，應設定適合的阻尼時間。

3)工作參數(量)的設定

工作參數(量)的設定包括模擬輸出范圍(4-20mA)的設定；顯示單位的設定；流量(或流速)范圍的設定等。

4）在不正常測量情況下的輸出設定

當管內無流體或流體中有氣泡等不正常情況時，可設定：保持測量值不變；高限度輸出；低限度輸出；零輸出等。同時，累積脈沖輸出時，輸出截止，內部累積也截止。

5)空探測點的設定

可設定當管道內無流體(空管)時輸出一個報警信號。

6)連續通訊的設定

可設定RS-232C的通訊波特率、奇偶性和停止位。

7)低流量切除

流量低到一定值時，可設置一切斷點切斷流量顯示。切斷點一般可設定在0-0.999m/s之間。當閥門關閉時，由于管內流體有對流現象，這時就有流量顯示，所以有必要設置低流量切斷功能。某些儀表的切斷點初始值設置為O.O1m/s，可人為改變設置。

8)其它如測量值的校準；累積輸出單位的設定；時間的設定以及狀態輸出的設定等都是儀表調整中的內容，應根據說明書的要求進行設定。

4.超聲流量計的使用

超聲流量計是一種工作性能與現場安裝使用有極大關系的流量?jì)x表。要創(chuàng )造必要的現場工作條件，并對儀表進行正確的安裝調試，才能保障儀表的正常工作和準確計量。所以，在超聲流量計的使用中，應注意以下兩個方面的問題。

(1)創(chuàng )造儀表正常工作所需要的現場條件

儀表正常工作所需要的現場條件包括以下一些內容。

1)足夠長的表前直管段長度(見表9-1)。

2)管道幾何尺寸精確，管內結垢不能太厚。由流量與管徑的關系可知，管徑每存在1%的誤差，就會(huì )產生約3%的流量測量誤差。因此，使用超聲流量計時，必須將管道內徑和壁厚測量精確。管道結垢，不但造成管徑誤差，還會(huì )使聲波發生散射，降低超聲流量計的測量精度。結垢過厚時，儀表甚至不能工作。表9-2為管道結垢對流量測量的影響計算表。對于早期建設的老水廠，有的管道結垢已非常嚴重，精確的管徑難以測量，有些管道甚至超聲波信號難以通過，不適合用超聲流量計來測量。對于這樣的使用條件，安裝超聲流量計換能器的那段管道最好換成新的不銹鋼管道。

3)在儀表上游的管道上設置排氣閥。輸水管道中有空氣是普遍存在的問題，源水管道中氣體含量更大。管道中的氣體占據管道有效截面積，使流量測量產生誤差。如果管道中氣體過多，會(huì )使超聲波發生散射而使儀表不能工作。因此，在儀表上游安裝排氣閥是必要的。排氣閥的位置應安裝在儀表上游300以上處，每隔一定時間就應排氣一次。某水廠在DN600和DN900兩管道做試驗發現，在沒有安裝排氣閥時，流量計約多計水量9%-10%。

(2)儀表的正確安裝調試

儀表的正確安裝調試對超聲流量計的正常工作非常重要，應根據前面介紹過的方法，仔細安裝換能器和顯示儀表。距離法和渡越時間法的選擇，主要取決于管道條件。如果管道比較標準，尺寸精確，內外表面平整，可采用距離法；當管道條件不好時，可采用渡越時間法。
